Projecteur 35 mm MIP XVIIB

Accueil
Le Mip XVIIB est le dernier projecteur fabriqué par l'Usine de la Marque, il est produit à partir du début des années 1950. C'est une évolution plus robuste du MIP XVII, et comme l'indiquait une publicité de 1957, plutôt destiné aux grandes exploitations.
Il diffère extérieurement du MIP XVII par:
  • L'absence de fenêtre de cadrage sur le boîtier de l'obturateur.

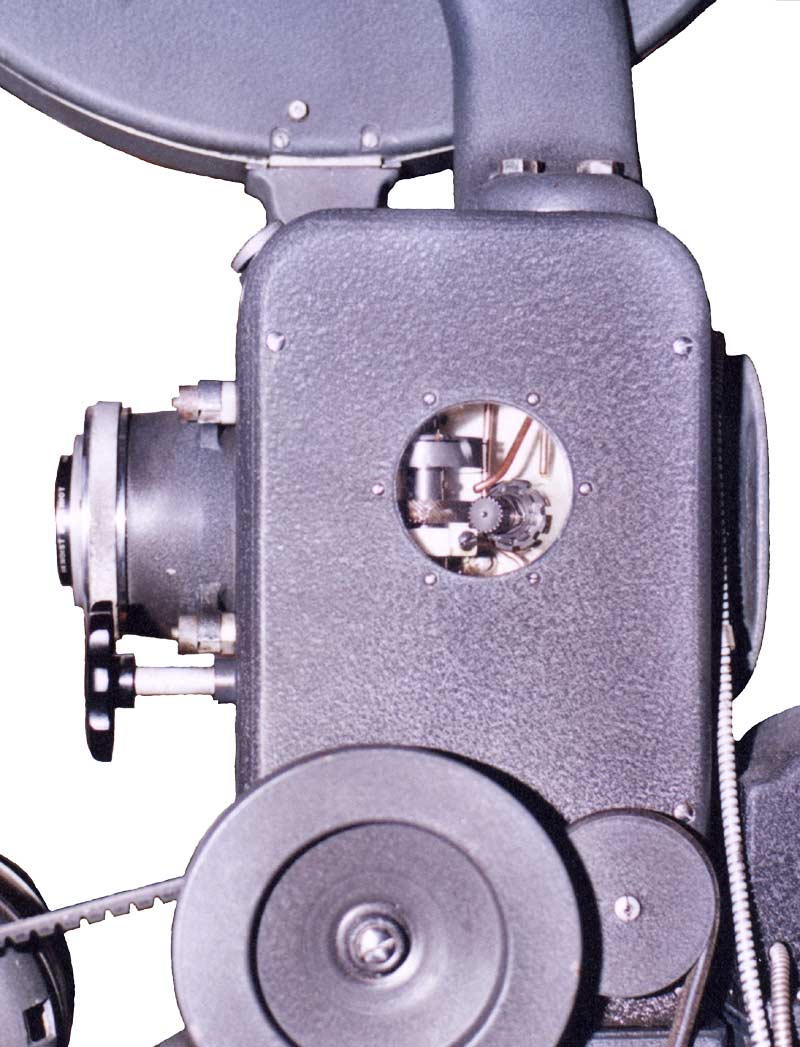

  • La fenêtre de visibilité coté mécanisme de forme circulaire.
  • Des carters de plus grande capacité.
  • Le carter inférieur est indépendant du socle colonne.
100k

100k

92k

92k

Ces autres caractéristiques sont:

  • Carters pouvant recevoir des bobines de 900 mètres.
  • Le dispositif à cadrage fixe permet de corriger un décadrage par la rotation de l'ensemble du bloc de croix.
  • Le turbo obturateur tronc-conique tournant à 2880 tr/mn déjà présent sur le MIP XVII.

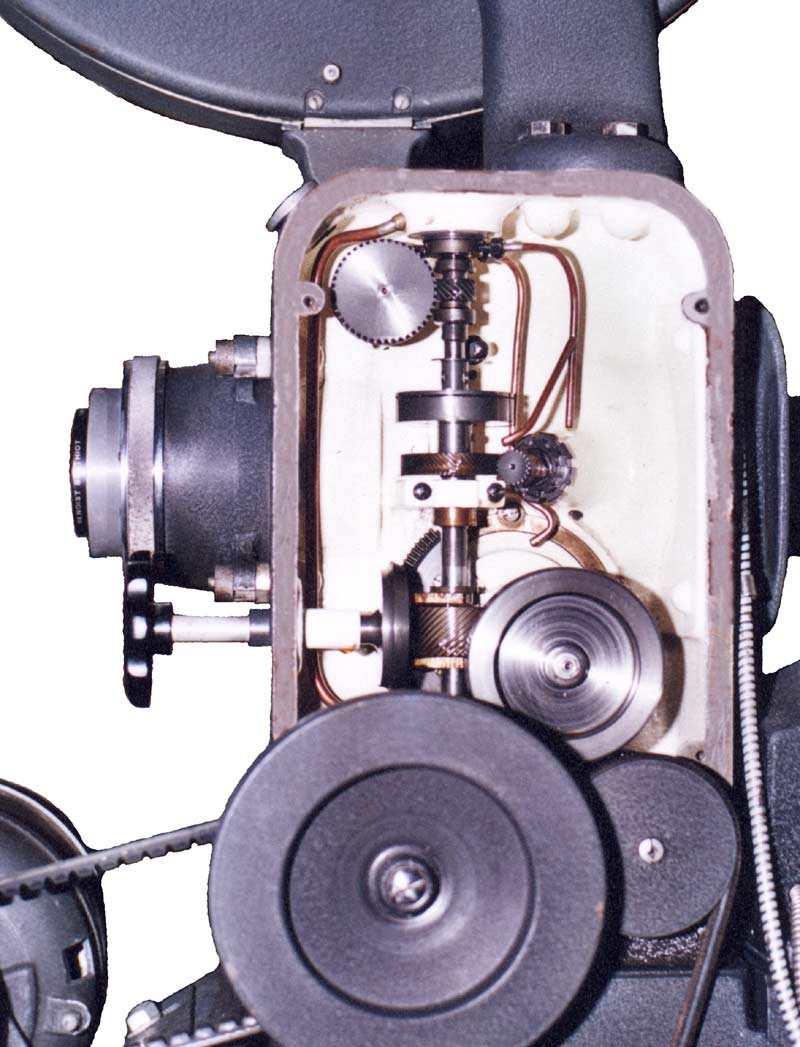

  • Volet de sécurité actionné par un mécanisme centrifuge, à billes et fonctionnant dans l'huile.
  • Lampe de cadrage dans le carter d'obturateur.

Il fut amélioré au cours des années suivantes, et prit le nom de MIP XVII C 64, les nouveautés furent:

  • Montage d'une tourelle 3 objectifs.
  • Montage d'une porte à couloir courbe qui améliore la définition d'images par un meilleur maintien du film devant la fenêtre de projection, et par le rapprochement de l'obturateur de cette fenêtre.
  • Modification pour la projection mixte 35/70 mm.
  • Montage d'un système "électronique" de changement de projecteur lors d'une projection en poste double.
  • Niveau d'huile visible à l'avant du chrono.

Documents

Notice de montage et d'entretien du MIP XVIIB.

80k

_____________________

Plaquette publicitaire du MIP XVIIB



72k 200k 80k
